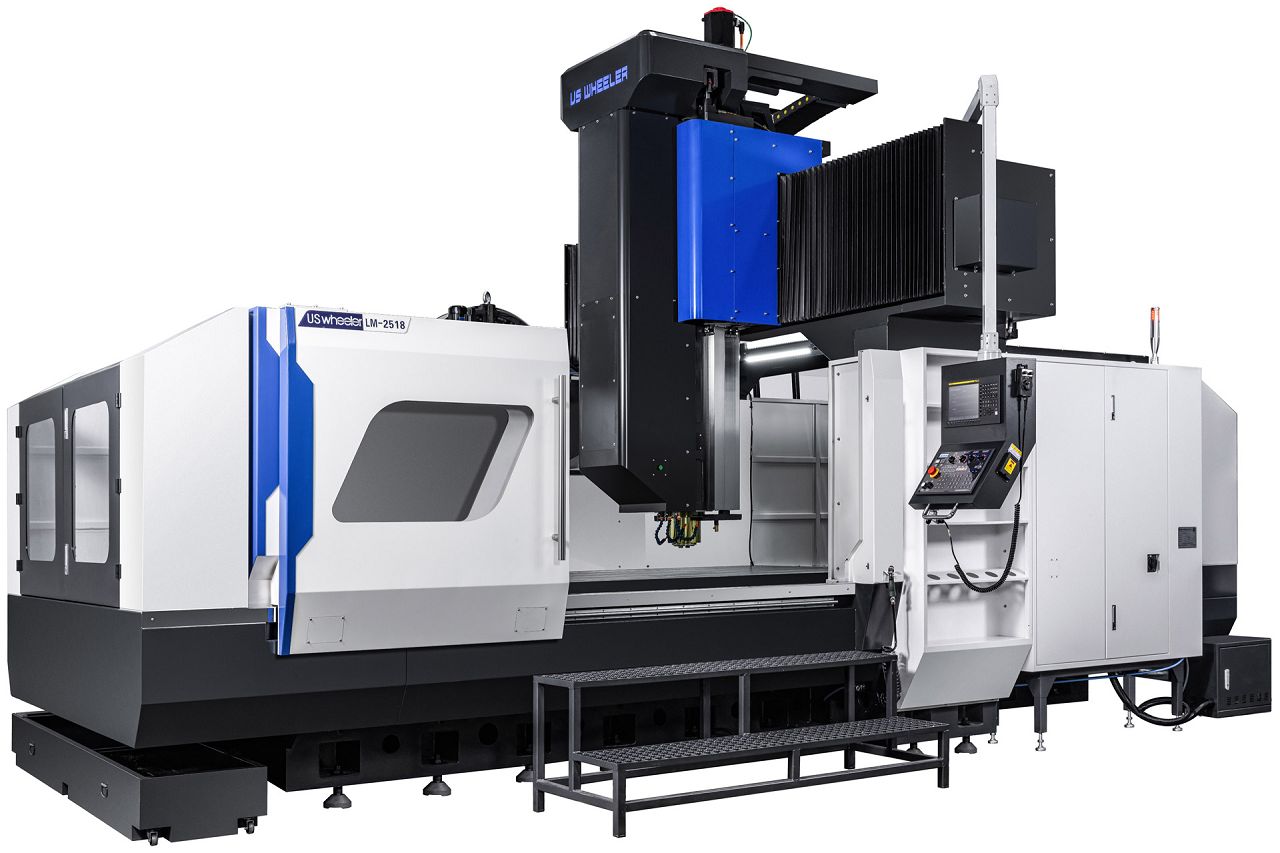

Portalbearbeitungszentrum der LM-Baureihe
Diese Baureihe zeichnet sich durch hohe Steifigkeit sowie flexible und komfortable Bedienung aus und eignet sich für die Bearbeitung von kastenförmigen Teilen, großen Blechteilen und Formen.
Sie wird häufig in der Automobil-, Baumaschinen-, Haushaltsgeräte- und Formbasisverarbeitungsindustrie sowie in vielen weiteren Branchen, wie dem Maschinenbau eingesetzt.
| Kategorie | USwheeler Fräsmaschine LM3023 | Spezifikation |
|---|---|---|
| Steuer- ungen | FANUC 0iMF PLUS | Ja |
| Siemens 828D | Ja | |
| Arbeits- bereiche | X-Achse | 3000 mm |
| Y-Achse | 2700 mm | |
| Z-Achse | 1000 mm | |
| Spindelnase Tischoberfläche | 280-1280 mm | |
| Portaldurchgangshöhe | 1400 mm | |
| Portalbreite | 2300 mm | |
| Rund- tisch | Aufspannfläche | 3000 x 2000 mm |
| T-Nuten Anzahl/Größe/Abstand | 9 / 22 mm / 200 mm | |
| max. Tischbelastung | 10000 kg | |
| Haupt- antrieb | Drehzahlbereich | 50-6000 U/min. |
| Antriebsleistung | 15/18.5 kW | |
| Drehmoment | 143/236 Nm | |
| Werkzeugkegel | BT50, SK50 | |
| Achsen X-Y-Z | Typ Gegengewicht | Stickstoff |
| Eilgang | 12/10/10 m/min. | |
| Vorschub | 1-8.000 mm/min. | |
| Werkzeug- wechsler | Anzahl WZ Plätze | 24,30,40,60 |
| max. WZ Länge | 300 mm | |
| Maschinen- maße | Gewicht | 35000 kg |
| Länge | 7830 mm | |
| Breite | 5200 mm | |
| Höhe | 5370 mm | |
| Energie- bedarf | Netzanschluss | 400/50 V/Hz |
| Leistungsaufnahme | - | |
| Druckluft | 6 - 8 bar | |
| Kühlmittelbehälter | 600 L |
Standardausstattung:
Optionen:
