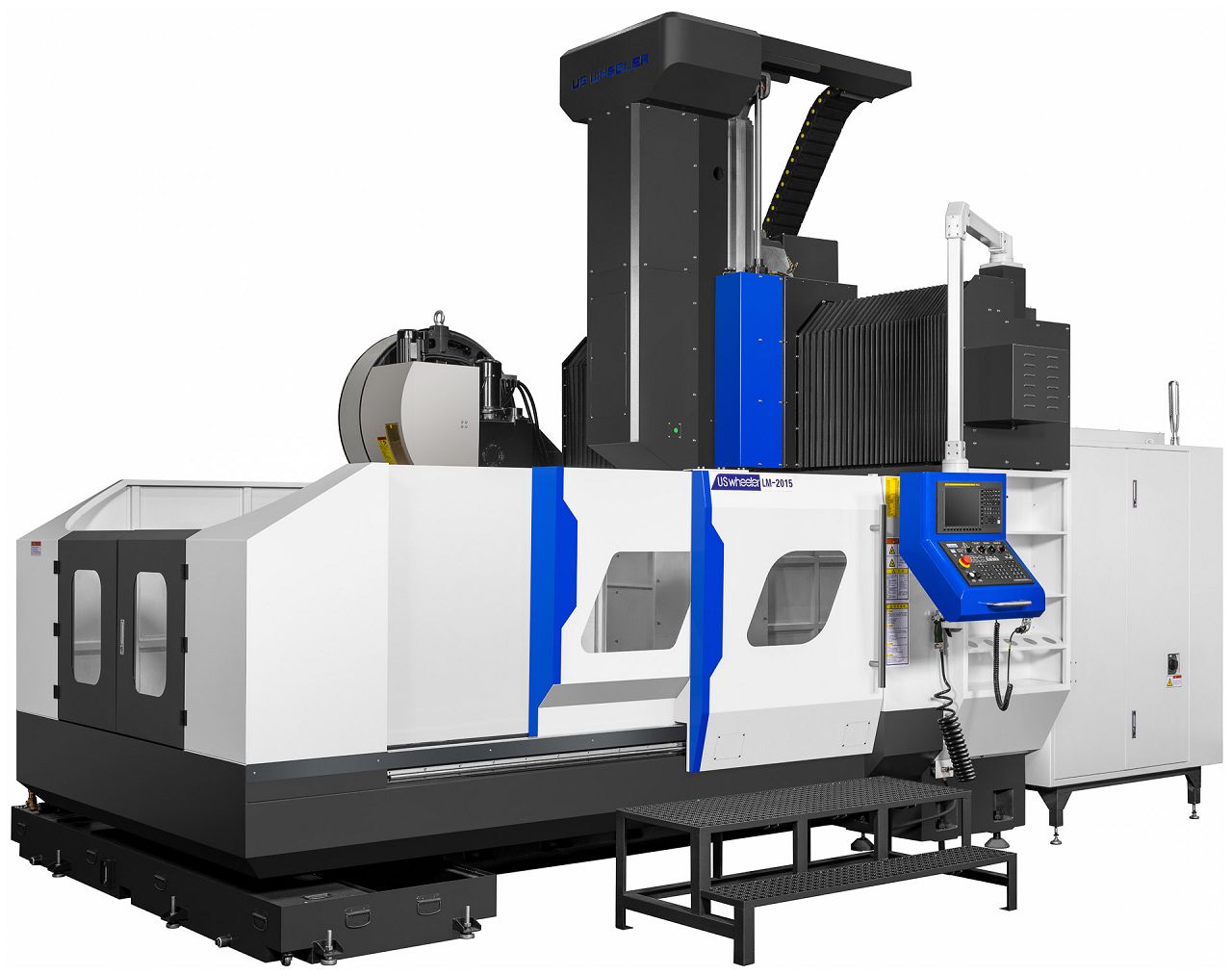

Portalbearbeitungszentrum der LM-Baureihe
Diese Baureihe zeichnet sich durch hohe Steifigkeit sowie flexible und komfortable Bedienung aus und eignet sich für die Bearbeitung von kastenförmigen Teilen, großen Blechteilen und Formen.
Sie wird häufig in der Automobil-, Baumaschinen-, Haushaltsgeräte- und Formbasisverarbeitungsindustrie sowie in vielen weiteren Branchen, wie dem Maschinenbau eingesetzt.
| Kategorie | USwheeler Fräsmaschine LM2015 | Spezifikation |
|---|---|---|
| Steuer- ungen | FANUC 0iMF PLUS | Ja |
| Siemens 828D | Ja | |
| Arbeits- bereiche | X-Achse | 2000 mm |
| Y-Achse | 1500 mm | |
| Z-Achse | 800 mm | |
| Spindelnase Tischoberfläche | 105 - 905 mm | |
| Portaldurchgangshöhe | 1030 mm | |
| Portalbreite | 1500 mm | |
| Rund- tisch | Aufspannfläche | 2100 x 1200 mm |
| T-Nuten Anzahl/Größe/Abstand | 7 / 22 mm / 170 mm | |
| max. Tischbelastung | 3500 kg | |
| Haupt- antrieb | Drehzahlbereich | 50-12.000 U/min. |
| Antriebsleistung | 11/15 kW | |
| Drehmoment | 52.5/118 Nm | |
| Werkzeugkegel | BT40, SK40 | |
| Achsen X-Y-Z | Typ Gegengewicht | Stickstoff |
| Eilgang | 15/15/15 m/min. | |
| Vorschub | 1-10.000 mm/min. | |
| Werkzeug- wechsler | Anzahl WZ Plätze | 24,30,40,60 |
| max. WZ Länge | 300 mm | |
| Maschinen- maße | Gewicht | 13500 kg |
| Länge | 5365 mm | |
| Breite | 4065 mm | |
| Höhe | 3700 mm | |
| Energie- bedarf | Netzanschluss | 400/50 V/Hz |
| Leistungsaufnahme | - | |
| Druckluft | 6 - 8 bar | |
| Kühlmittelbehälter | 430 L |
Standardausstattung:
Optionen:
