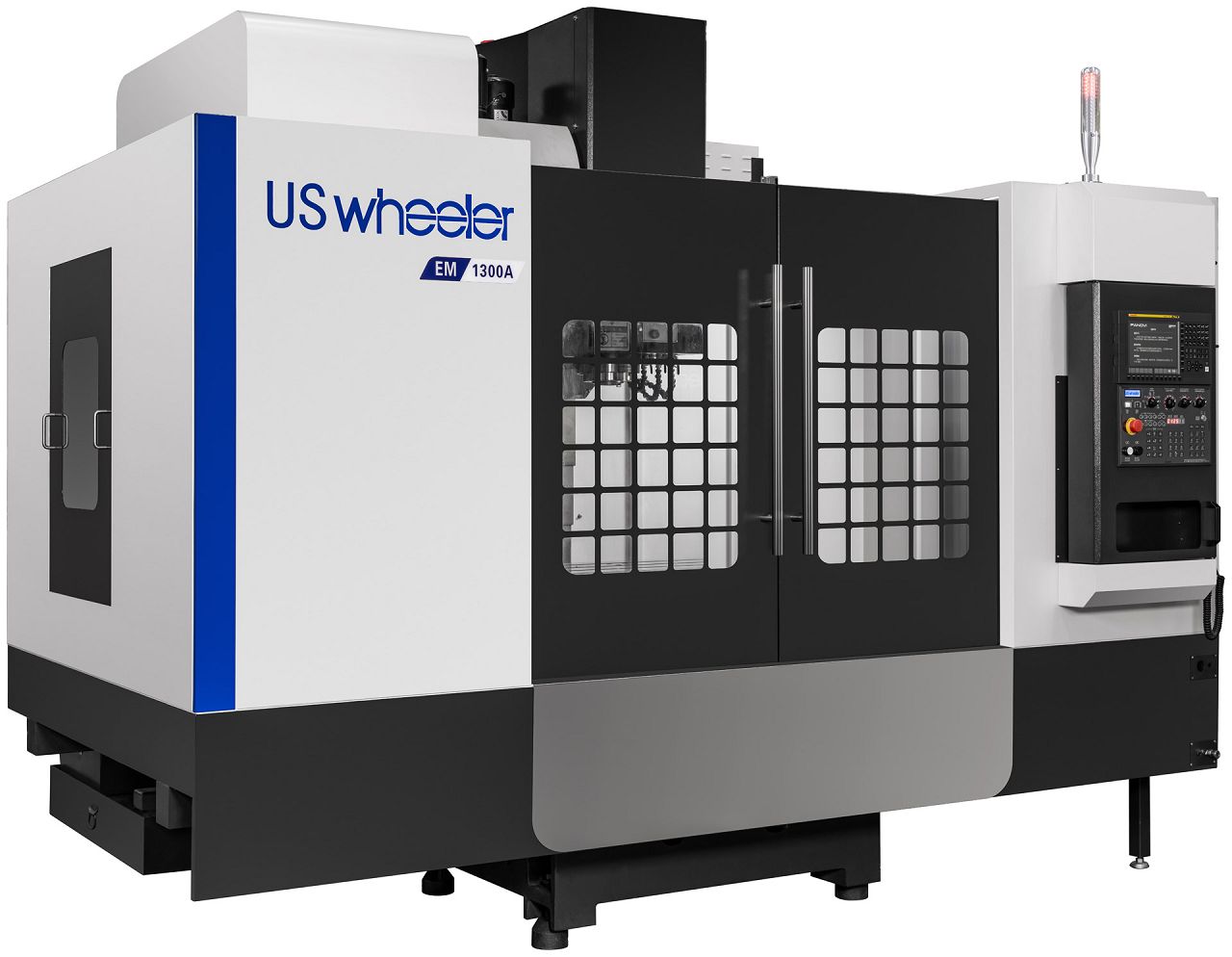

USwheeler Fräsmaschine EM1300A

Vertikales Bearbeitungszentrum EM1300A

Diese Werkzeugmaschinenserie zeichnet sich durch eine hohe Gesamtsteifigkeit, komfortable und flexible Bedienung sowie einen Vollkabine aus und eignet sich für die Bearbeitung von einfachen Teilen bis hin zu verschiedenen, komplexen, zwei- und dreidimensionalen Formen.

Ideal geeignet für die Bearbeitung von Werkstücken mit hohen Ansprüchen an Präzision und Effizienz, bspw. im Automobil- und Formenbau.

Optional mit 4.- und 5. Achse lieferbar oder auch nachrüstbar.

EM1300A
ab 89.000€*
Hier anfragen
Technische Daten
Highlights
KategorieUSwheeler Fräsmaschine EM1300ASpezifikation
Steuer-
ungen
FANUC 0iMF PLUSJa
Siemens 828DJa
Arbeits-
bereiche
X-Achse1300 mm
Y-Achse700 mm
Z-Achse700 mm
Spindelnase
Tischoberfläche
120 - 820 mm
Spindelmitte
Spindelstock
750 mm
Rund-
tisch
Aufspannfläche1400 x 700 mm
T-Nuten
Anzahl/Größe/Abstand
5 /18 mm/ 125 mm
max. Tischbelastung1000 kg
Haupt-
antrieb
Drehzahlbereich50-10.000; 50-12.000 U/min.
Antriebsleistung11 - 19 kW
Drehmoment (Nenn./Max.)95 - 236 Nm
WerkzeugkegelSK40/50, HSK63, BT40/50
Achsen
X-Y-Z
AntriebsartDirektantrieb
Eilgang36/36/24 m/min.
Vorschub1-10.000 mm/min.
Werkzeug-
wechsler
Anzahl WZ Plätze24/30
max. WZ Durchmesser150 mm
max. WZ Länge300 mm
max. WZ Gewicht8 kg
WZW Zeit2.5/3.5 sek.
Maschinen-
maße
Gewicht7800 kg
Länge3400 mm
Breite2600 mm
Höhe3200 mm
Energie-
bedarf
Netzanschluss400/50 V/Hz
Leistungsaufnahme30 kVA
Druckluft6 - 8 bar
Kühlmittelbehälter286 L

Standardausstattung:

  • Steuerung: Fanuc 0i MF PLUS, Siemens 828D
  • Zentralisiertes, automatisches Schmiersystem
  • Teleskopführungsschutz
  • Automatischer Werkzeugwechsler mit 24 Positionen
  • Elektronisches Impulshandrad zur manuellen Steuerung
  • Ampel
  • LCD-Monitor des Bedienfelds
  • Bedienungsanleitung der Maschine
  • Pneumatische Luftpistole
  • Wasserpistole
  • Späneförderer
  • Kühlmittelbehälter 286L

Optionen:

  • Spindelölkühlgerät
  • Kühlmittelzufuhrsystem durch den Spindelkonus
  • CNC-Rundtisch (4. Achse, 5. Achse)
  • Automatisches Werkzeugmesssystem Renishaw oder Heidenhain
  • Manueller/automatischer Winkelkopf
  • Automatisches Werkzeugwechselsystem für 30 Positionen
  • ZF-Getriebe
  • Messtaster Renishaw oder Heidenhain
  • direkte Messsysteme (Heidenhain)
  • IKZ mit Bandfilteranlage
  • ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (interaktive Maschinenprogrammiersysteme)
  • Direktantriebsspindel bis 15.000 U/min
  • erhöhte Spindelleistung
  • Kühlmittelabscheider
  • Ölnebelfilteranlage
