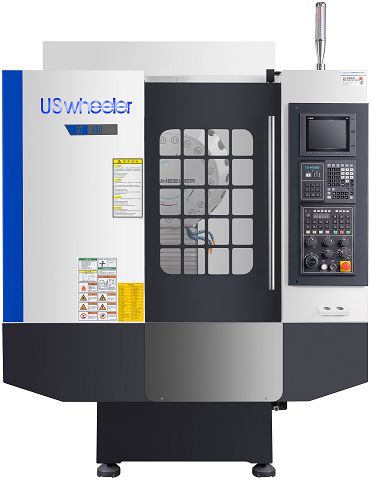

Vertikales Bohr- und Gewindeschneidzentrum DT-Baureihe
Die Maschine verfügt über eine vertikale Rahmenkonstruktion, die eine kompakte Struktur gewährleistet.
Dank der fischgrätenförmigen Säule mit hoher Steifigkeit, dem robusten Sattel und der breiten Basis kann die Maschine während des Betriebs schwere Lasten bewältigen und Vibrationen und Verformungen vermeiden.
Ideal geeignet für die Bearbeitung von Zubehörteilen für Autos, Motorräder und kleine Generatoren.
| Kategorie | USwheeler Tapping Center DT600 | Spezifikation |
|---|---|---|
| Steuer- ungen | FANUC 0iMF PLUS | Ja |
| Siemens 828D | Ja | |
| Mitsubishi | Ja | |
| Arbeits- bereiche | X-Achse | 600 mm |
| Y-Achse | 400 mm | |
| Z-Achse | 330 mm | |
| Spindelnase Tischoberfläche | 150-480 mm | |
| Spindelmitte Spindelstock | 464 mm | |
| Rund- tisch | Aufspannfläche | 700 x 420 mm |
| T-Nuten Anzahl/Größe/Abstand | 3 / 14 mm / 125 mm | |
| max. Tischbelastung | 250 kg | |
| Haupt- antrieb | Drehzahlbereich | 50-20.000 U/min. |
| Antriebsleistung | 3.7/5.5 kW | |
| Drehmoment (Nenn./Max.) | 11.8/28.7 Nm | |
| Werkzeugkegel | BBT30 | |
| Achsen X-Y-Z | Antriebsart | Direktantrieb |
| Eilgang | 48/48/48 m/min. | |
| Vorschub | 1-10.000 mm/min. | |
| Werkzeug- wechsler | Anzahl WZ Plätze | 21 |
| max. WZ Länge | 200 mm | |
| max. WZ Gewicht | 2 kg | |
| WZW Zeit | 1.7 sek. | |
| Maschinen- maße | Gewicht | 2900 kg |
| Länge | 1760 mm | |
| Breite | 2320 mm | |
| Höhe | 2240 mm | |
| Energie- bedarf | Netzanschluss | 400/50 V/Hz |
| Leistungsaufnahme | 15 kVA | |
| Druckluft | 6-8 bar | |
| Kühlmittelbehälter | 200 L |
