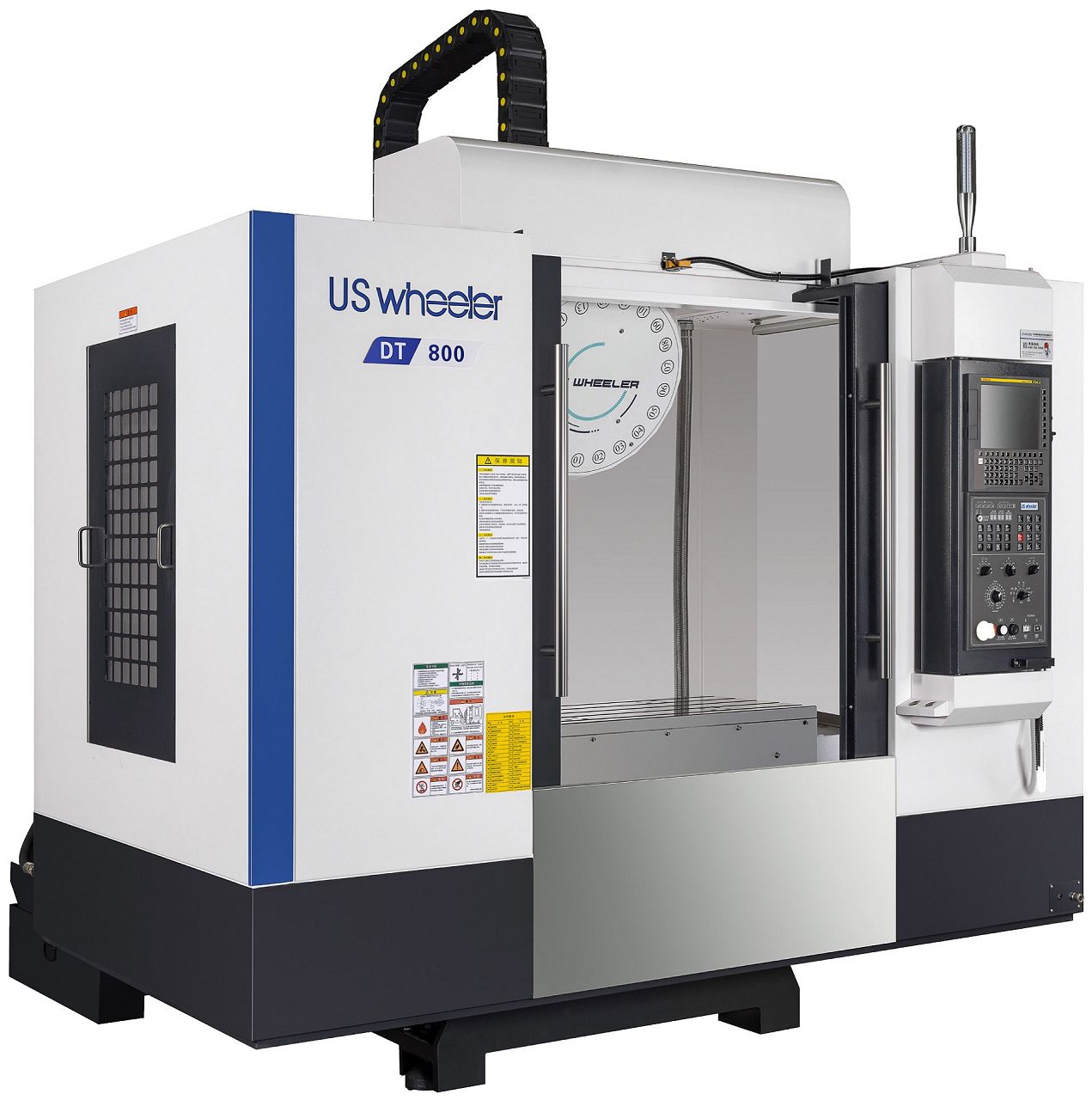

Vertikales Bohr- und Gewindeschneidzentrum DT-Baureihe
Die Maschine verfügt über eine vertikale Rahmenkonstruktion, die eine kompakte Struktur gewährleistet.
Dank der fischgrätenförmigen Säule mit hoher Steifigkeit, dem robusten Sattel und der breiten Basis kann die Maschine während des Betriebs schwere Lasten bewältigen und Vibrationen und Verformungen vermeiden.
Ideal geeignet für die Bearbeitung von Zubehörteilen für Autos, Motorräder und kleine Generatoren.
| Kategorie | USwheeler Tapping Center DT1000 | Spezifikation |
|---|---|---|
| Steuer- ungen | FANUC 0iMF PLUS | Ja |
| Siemens 828D | Ja | |
| Mitsubishi | Ja | |
| Arbeits- bereiche | X-Achse | 1000 mm |
| Y-Achse | 500 mm | |
| Z-Achse | 330 mm | |
| Spindelnase Tischoberfläche | 155-485 mm | |
| Spindelmitte Spindelstock | 546 mm | |
| Rund- tisch | Aufspannfläche | 1100 x 500 mm |
| T-Nuten Anzahl/Größe/Abstand | 5 / 18 mm / 100 mm | |
| max. Tischbelastung | 350 kg | |
| Haupt- antrieb | Drehzahlbereich | 50-20.000 U/min. |
| Antriebsleistung | 3.7/5.5 kW | |
| Drehmoment (Nenn./Max.) | 11.8/28.7 Nm | |
| Werkzeugkegel | BBT30 | |
| Achsen X-Y-Z | Antriebsart | Direktantrieb |
| Eilgang | 48/48/48 m/min. | |
| Vorschub | 1-10.000 mm/min. | |
| Werkzeug- wechsler | Anzahl WZ Plätze | 21 |
| max. WZ Länge | 200 mm | |
| max. WZ Gewicht | 2 kg | |
| WZW Zeit | 1.7 sek. | |
| Maschinen- maße | Gewicht | 4700 kg |
| Länge | 2750 mm | |
| Breite | 2540 mm | |
| Höhe | 2440 mm | |
| Energie- bedarf | Netzanschluss | 400/50 V/Hz |
| Leistungsaufnahme | 15 kVA | |
| Druckluft | 6-8 bar | |
| Kühlmittelbehälter | 200 L |
