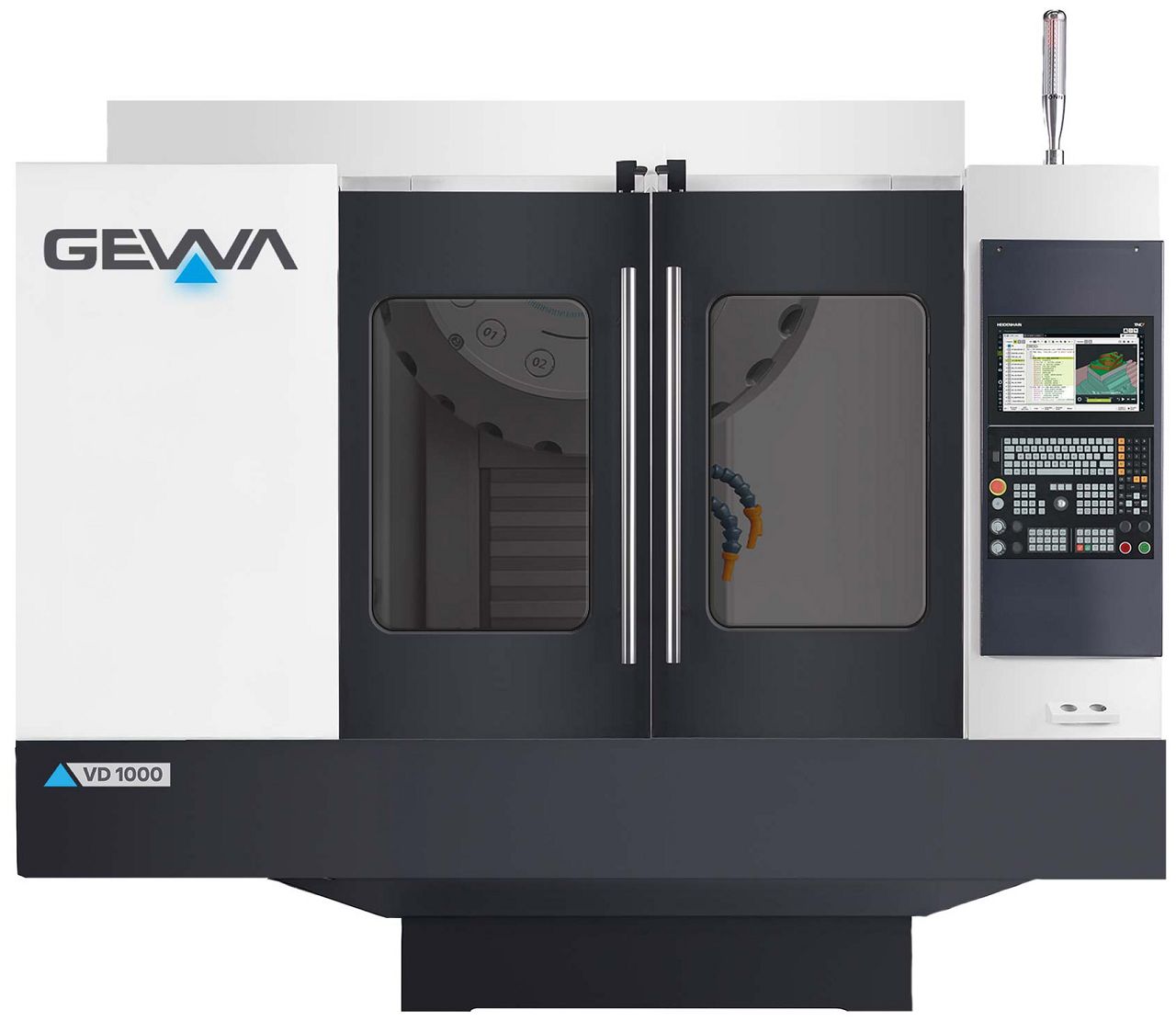

Die Hochgeschwindigkeitszentren der VD- Baureihe
Die Bohr- und Gewindebohrmaschinen der VD- Baureihe vereinen Präzision, Geschwindigkeit und Effizienz in einem platzsparenden Design.
Speziell entwickelt für komplexe Bearbeitungsaufgaben, bietet sie extrem kurze Span-zu-Span-Zeiten und eine beeindruckende Bearbeitungsgeschwindigkeit, um höchste Produktivität zu gewährleisten.
| Kategorie | GEWA Tapping Center VD1000 | Spezifikation |
|---|---|---|
| Steuer- ungen | FANUC 0iMF PLUS | Ja |
| Siemens 828D | Ja | |
| Mitsubishi | Ja | |
| Heidenhain TNC7 | Ja | |
| Arbeits- bereiche | X-Achse | 1000 mm |
| Y-Achse | 500 mm | |
| Z-Achse | 330 mm | |
| Spindelnase Tischoberfläche | 155-485 mm | |
| Spindelmitte Spindelstock | 546 mm | |
| Rund- tisch | Aufspannfläche | 1100*500 mm |
| Größe T-Nuten | 5/18*100 mm | |
| max. Tischbelastung | 350 kg | |
| Haupt- antrieb | Drehzahlbereich | 50-20.000 U/min. |
| Antriebsleistung | 3.7/5.5 kW | |
| Drehmoment (Nenn./Max.) | 11.8/28.7 Nm | |
| Werkzeugkegel | BT30 | |
| Achsen X-Y-Z | Antriebsart | Direktantrieb |
| Eilgang | 48/48/48 m/min. | |
| Vorschub | 1-10.000 mm/min. | |
| Werkzeug- wechsler | Anzahl WZ Plätze | 21 |
| max. WZ Durchmesser | 0 mm | |
| max. WZ Länge | 200 mm | |
| max. WZ Gewicht | 2 kg | |
| Maschinen- maße | Gewicht | 4700 kg |
| Länge | 2750 mm | |
| Breite | 2540 mm | |
| Höhe | 2440 mm | |
| Energie- bedarf | Netzanschluss | 400/50 V/Hz |
| Leistungsaufnahme | 15 kVA | |
| Druckluft | 6-8 bar | |
| Kühlmittelbehälter | 200 L |
Grundausstattung:
Optionale Ausstattung:
